一、用途
HXGN-10型高壓開關柜(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統，環網供電或雙電源幅射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。
二、產品型號含義
H X G N - 10 / □ - □
H--環網柜
X--金屬封閉箱式開關設備
G--固定式
N--戶內
10--額定電壓
□--額定電流
□--方案號
三、使用環境條件
a．環境溫度上限+40℃，下限-25℃；
b.海拔高度不超過1000mm；
c．空氣相對濕度日平均值不大于95％，月平均值不大于90％；水蒸汽日平均值不大于2．2 x 10-3Mpa，月平均值不大于1．8 x 10-3Mpa；
d．周圍空氣不受腐蝕或可燃氣體、水蒸汽等明顯污染；
e．無經常性的劇烈振動。
四、產品采用標準
1 GB3906《3-35kV交流金屬封閉開關設備》
2 GB3804-90《3-63kV交流高壓負荷開關》
3 1EC-298《交流金屬封閉開關設備和控制設備》
4 1EC-420《高壓交流負荷開關-熔斷器組合電器》
五、訂貨時應提供的資料
1一次回路方案及二次線路原理圖。
2環網柜掃陟U圖及平面布置圖。
3每臺柜所配裝的所有電器元件的名稱、型號規格及數量。
4一次回路母線型號規格。
5柜體表面漆色。
6特殊要求的有關事項。
六、產品結構特點
1、HXGN-10型環網柜骨架采用國外先進技術的型材拼裝而成，整體結構牢固，柜體的頂部為母線室，母線室前面為儀表室，柜體的中上部為負荷開頭安裝位置。下部為電流進出線和其它元件（如CT、PT）安裝。每個室可靠的隔開。
2、主開頭引進意大利先進技術，具有靜觸頭絕緣罩的進口ISARC負荷開頭或FN12A-10D/630型壓氣式負荷開頭和性能穩定可靠。（主開頭也可使用真空負荷開頭六氟化硫開頭或根據用戶要求配置）
3、柜體具有完善的防止電氣誤操作裝置。
4、柜體體積小，占地少，安全可靠。

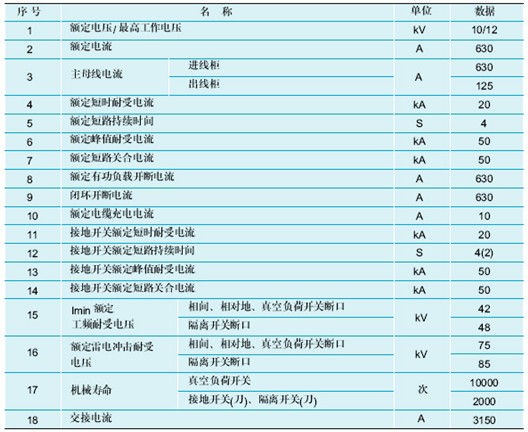

七、技術數據
（此數據為FN12A或ISARC負荷開關配置）
